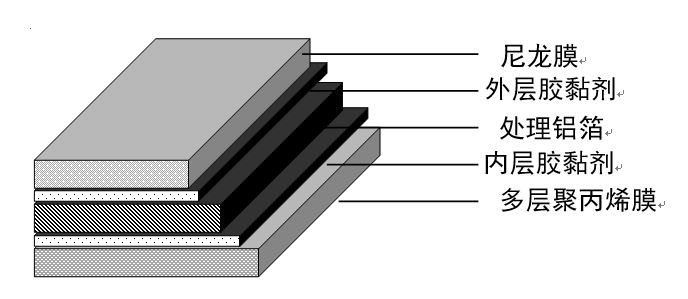

W5-86型铝塑膜结构
Wastrens 5 -86 型铝塑膜是由特殊的铝箔表面处理工艺，以精密涂布技术将自制的特殊配方胶黏剂涂复于尼龙(PA)、铝箔及聚丙烯流延薄膜(CPP)上，通过热压复合而成。
性能指标 / Properties
检测项目 | 单位 | 测试结果 | 测试方法 | |
膜厚 Film Thickness | 卷外 | μm | 86±3 | 千分尺 |
初始剥离强度 Initial Peel Strength | PA/AL | N/15mm | ≧3 | ASTM-1876(T型剥离) |
CPP/AL | N/15mm | ≧8 | ||
耐电解液性能Anti-electrolyte(PP/AL) | N/15mm | ≧5 | EC/DEC/DMC=1/1/1，1000ppmWater， LiPF61mol/L，85℃，1d | |
热封强度Sealing Strength(PP/PP) | N/15mm | ≧50 | ASTM-1876、ASTM-F88 | |
冲深成型 Forming Depth | mm | ≧5 | 双坑模具105050（R=1.5） | |
Reach检测 | 合格 | SGS报告 | ||
RoHS检测 | 合格 | SGS报告 | ||
主要特性 / General properties
1. 极佳的耐电解液耐腐蚀性能
W5-86铝塑膜采用进口尼龙材料，由特殊的铝箔处理工艺，以精密涂布技术将原材料紧紧附着于铝箔材。产品具有优异平稳的耐电解液性能，耐高低温性能卓越，在数码型、耐久型储能锂电领域优势显著。

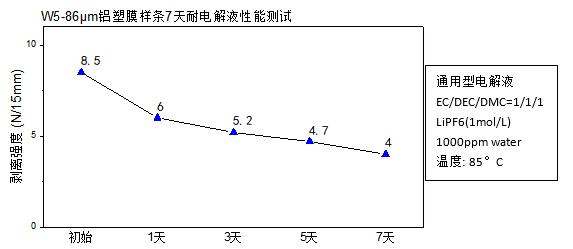

如图所示，我司产品在电解液中密封浸泡7天后，仍有较高的剥离强度，展示其优异的耐电解液性能。
2. 优良的耐湿热、耐水气阻隔性
我司铝塑膜产品冲深后在85℃/85%RH及60℃/90%RH的高温高湿条件下存放2天，仍能保持产品表面无鼓泡、无层间分离、无缩边等现象。
我司产品可有效防止空气中水分渗入尼龙表面，具有优良的耐水气阻隔性。
3. 优异的封装性能
通过多次送样检测，我司铝塑膜对各类极耳有较好相容性。在硬封175-195℃区间内，产品热封强度可达50N/15mm以上，在较宽的温度范围内铝塑膜封装后仍能保持较高的热封强度，有利于电池的加工及其耐久性的提升。
产品系列 / Product information
项目 | 标准尺寸 | 允许误差 |
厚度 Thickness | 86μm | 标称值 ±3 % |
宽度 Width | 100mm、120mm、320mm、400mm、480mm | 标称值±1mm |
长度 Length | ≥300m | 标称值 0~1m |
应用领域/ Applications
广泛应用于各类智能手机中锂离子电池软包装外壳封装材料。
