W1S-113耐污型数码铝塑膜结构

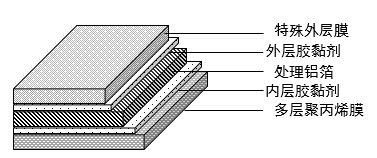

Wastrens 1S -113 型铝塑膜是由特殊的铝箔表面处理工艺,以精密涂布技术将自制的特殊配方胶黏剂涂复于特殊外层膜、铝箔及聚丙烯流延薄膜(CPP)上,通过热压复合而成。
性能指标 / Properties
检测项目 | 单位 | 测试结果 | 测试方法 | |
膜厚 Film Thickness | 卷外 | μm | 113±3 | 千分尺 |
初始剥离强度 Initial Peel Strength | PA/AL | N/15mm | ≧3.5 | ASTM-1876(T型剥离) |
CPP/AL | N/15mm | ≧12 | ||
耐电解液性能Anti-electrolyte(PP/AL) | N/15mm | ≧6 | EC/DEC/DMC=1/1/1,1000ppmWater, LiPF61mol/L,85℃,7d | |
热封强度Sealing Strength(PP/PP) | N/15mm | ≧60 | ASTM-1876、ASTM-F88 | |
冲深成型 Forming Depth | mm | ≧6 | 双坑模具105050(R=1.5) | |
Reach检测 | 合格 | SGS报告 | ||
RoHS检测 | 合格 | SGS报告 |
主要特性 / General properties
1. 极佳的耐电解液性能
W1S-113铝塑膜采用特殊的外层材料,由特殊的铝箔处理工艺,以精密涂布技术将原材料紧紧附着于铝箔材。产品具有优异平稳的耐电解液性能,耐高低温性能卓越,在数码型、耐久型储能锂电领域优势显著。

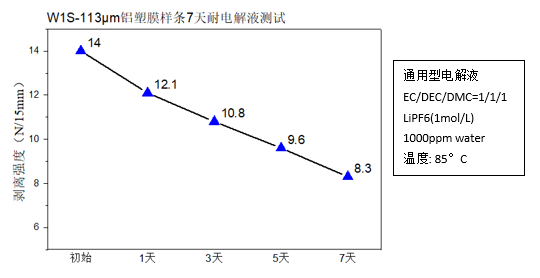

如图所示,我司产品在电解液中密封浸泡7天后,仍有较高的剥离强度,展示其优异的耐电解液性能。
2. 极佳的表面耐电解液腐蚀性能
W1S-113铝塑膜采用特殊外层材料,具有较高的耐水气阻隔性与极佳的表面耐电解液腐蚀性能,能有效防止水气渗透进电芯中

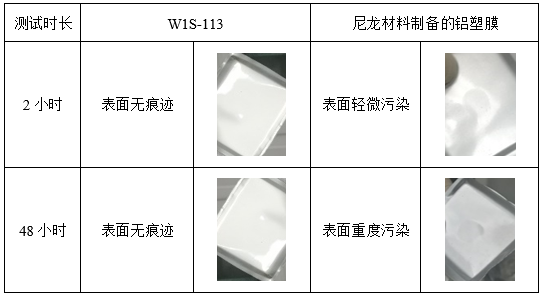

准备W1S-113铝塑膜与尼龙外层制备的铝塑膜,分别蘸取少量的电解液于铝塑膜样张上,在2小时/48小时后,擦去电解液并观察铝塑膜外层状况,结果如下:

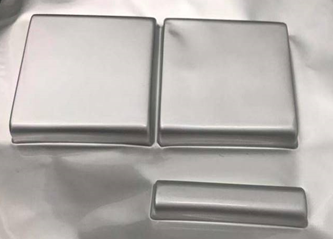

3. 优异的成型性能
相较PET、尼龙等外层材料,W1S-113铝塑膜特殊外层材料在断裂伸长率、水汽透过率方面有明显优势。下表为各外层材料原膜性能对比:
物性测试 | 华正特殊外层材料 | PET/Nylon共挤 | Nylon | |
抗拉強度 Tensile strength(Mpa) | MD | 230 | 270 | 170 |
TD | 260 | 310 | 170 | |
断裂伸长率 Elongation at break(%) | MD | 130 | 100 | 97 |
TD | 120 | 100 | 79 | |
抗扭曲Gelboflex test (5°C*40%RH*500times) | 1 | 14 | 120 | |
水气透过率 Water Vaper transmission rate(g/m2-24hr) | 43 | 42 | 340 |
4. 优良的耐湿热、耐水气阻隔性
我司铝塑膜产品冲深(105050模具,冲深深度7mm)后在85℃/85%RH及60℃/90%RH的高温高湿条件下存放3天,仍能保持产品表面无鼓泡、无层间分离、无缩边等现象。
我司产品可有效防止空气中水分渗入外层表面,具有优良的耐水气阻隔性。
5. 优异的封装性能
通过多次送样检测,我司铝塑膜对各类极耳有较好相容性。在硬封175-195℃区间内,产品热封强度可达90N/15mm以上,在较宽的温度范围内铝塑膜封装后仍能保持较高的热封强度,有利于电池的加工及其耐久性的提升。
产品系列 / Product information
项目 | 标准尺寸 | 允许误差 |
厚度 Thickness | 113μm | 标称值 ±3 % |
宽度 Width | 100mm、120mm、320mm、400mm、480mm | 标称值±1mm |
长度 Length | ≥300m | 标称值 0~1m |
应用领域/ Applications
广泛应用于各类数码产品中之锂离子电池软包装外壳封装材料。
