一、震撼视觉的3D观测 – 3D超景深显微镜

超景深显微镜是一种双目观察的连续变倍实体显微镜，专为要求工作距离长，观察视域大的用户而设计，成像清晰，图片美观。可广泛应用于医疗卫生，农林地质，电子精密机械等行业和部门LED，PCB检验，冲压电镀检验，电子元件检验。

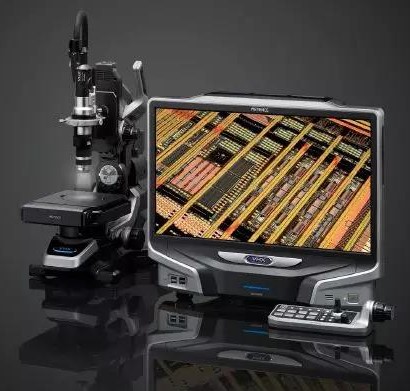

▲3D超景深显微镜外观

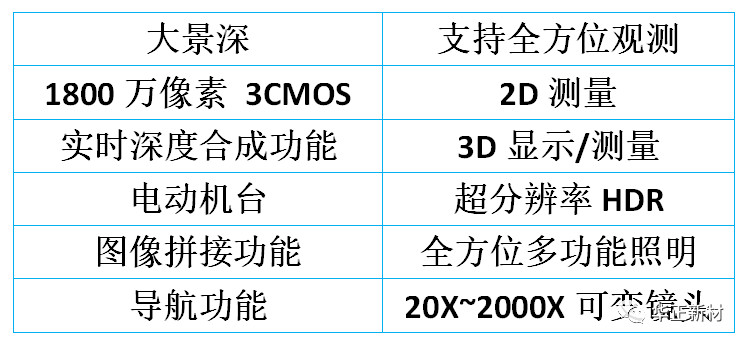

▲功能简介

二、测试原理

通过镜头、摄像机、机台以及影像处理系统的有效结合，完美的实现了超景深观测、倾斜侧面观测、3D合成、图像拼接等功能；在观测过程中实现了观测目标的多层次、大面积、超清晰的观测。

三、3D镜头下的PCB

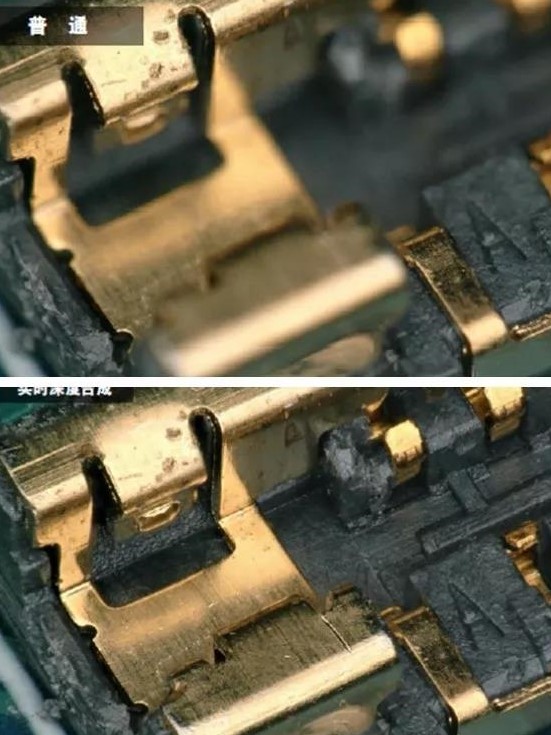

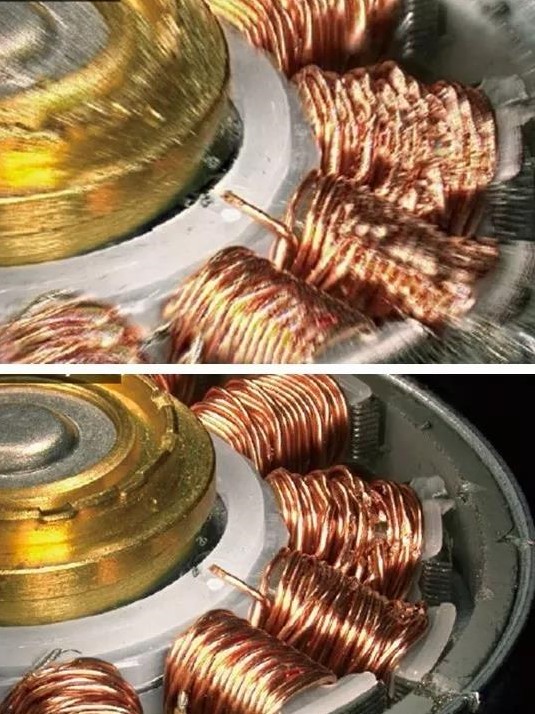

▲上图为普通显微镜下工件图 ，下图为超景深合成工件图

▲上图为传统角度合成工件图，下图为倾斜角度3D合成工件图

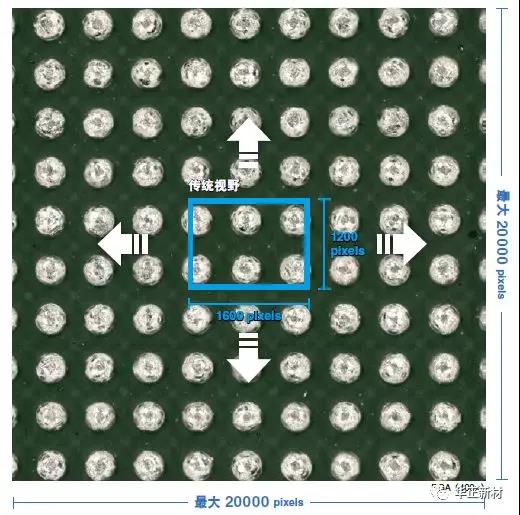

▲PCB图像合成图

四、实际应用

原物料观测：物料的表观、形貌、粗糙度观测，尺寸测量；

覆铜板观测：铜箔表面观测，铜箔粗糙度观测，覆铜板分层观测；

PCB板观测：通孔、盲孔的观测，毛边、毛刺的观测，铜瘤、焊点的观测；

特点：

1、通过超景深深度合成，解决了原本材料立体观测对焦模糊的问题；

2、通过实时测量，解决了板材的表面测量问题；

3、通过90°倾斜机台，解决了板材的通孔、盲孔，板材的侧面等无法观测的问题。

4、须进行样品表面平面化处理，可直接观测，测试更方便

五、结语

随着3D超景深显微镜的安装调试完成，结合公司原有的电子显微镜，在产品的原物料，成品覆铜板以及下游的PCB板的微观测量分析方面有了更大的提升。在原材料选型，产品的研发，结构的分析，品质的质量把控，产品的失效分析等方面提供了更大的助力。
