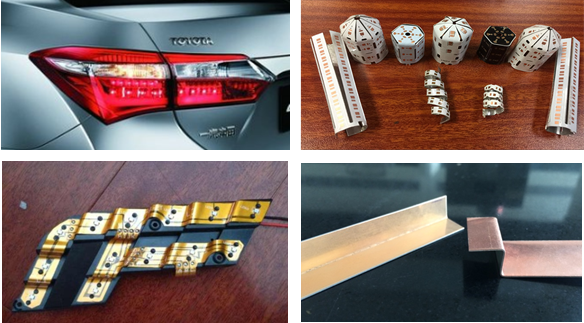

应用领域 / Application
汽车尾灯 Car taillights
汽车日行灯 Car daytime running lights
3D 造型灯 3D modeling lights
超薄铝基板 Ultra-thin aluminum substrate
需要可弯折的领域 Need to bend the area
产品规格Specification
标准尺寸Standard Size | 460mm×600mm、460mm×1200mm |
导电层Circuit Layer (电解铜箔Copper foil) | Hoz、1oz |
导热绝缘层厚度 Dielectric Layer Thickness | 38μm |
铝基板厚度 Thickness | 0.8mm、1.0mm、1.2mm、1.5mm、1.6mm |
铝板类型及处理方法 Aluminum Substrate Type | 5052 阳极氧化法 Anodization |
保护膜类型 Masking Film | PET |
注:如有特殊要求,可定制any specific require could be available upon request。
主要性能 Main property
项目 Item | 处理条件 Test condition | 单位 Units | 指标值 Spec | 典型值 Typical Value |
绝缘层厚度 Insulation thickness | —
| μm | 38±5 | 40 |
击穿电压(AC) Breakdown Voltage | A IPC-TM-650 2.5.6.2 | KV | ≥5 | 6 |
热导率 Thermal Conductivity | ASTM D-5470 | W/ m·K | ≥0.5 | 0.6 |
热阻 50um Thermal resistance | ASTM D 5470 | K·cm2/W | — | 0.67 |
℃/W | — | 0.103 | ||
剥离强度 1OZ Peel Strength | 热应力前 | N/mm | ≥1.2 | 1.60 |
热应力后 | 1.58 | |||
热应力 Thermal Stress | 288℃, solder dip | S | ≥120 | 180S No delamination |
300*10s/cycle solder dip | cycle | ≥6次 | 6次No delamination | |
表面电阻 Surface Resistivity | C96/35/90 | MΩ | ≥104 | 107 |
E-24/125 | ≥103 | 105 | ||
体积电阻 Volume Resistivity | C96/35/90 | MΩ·cm | ≥106 | 108 |
E-24/125 | ≥103 | 105 | ||
介电常数(1MHz) Dielectric Constant | IPC-TM-650 2.5.5.2 | — | — | 4.0 |
耐电弧 Arc Resistance | IPC-TM-650 2.5.1 | S | ≥60 | 120 |
燃烧 Flammability | E-24/125 | — | V-0 | V-0 |
吸水率 Water Absorption | D-24/23 | % | ≤1.5 | 0.54 |
IPC-TM-650 2.6.2.1 | ||||
CTI | IEC60112 | V | ≥300 | 300 |
