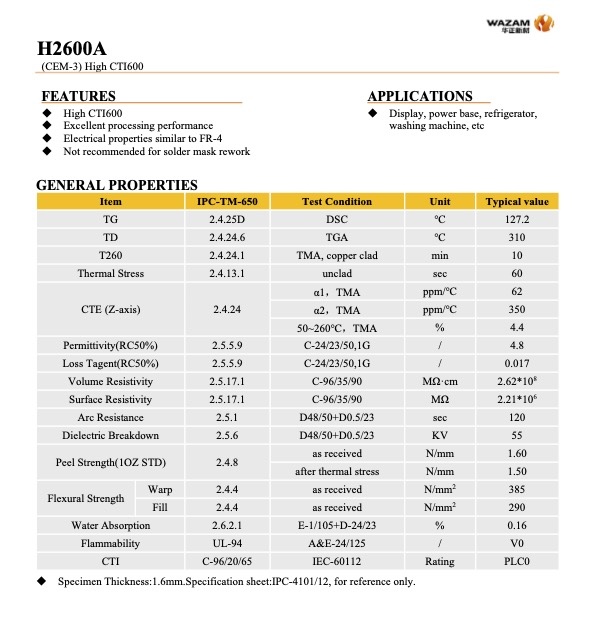

H2600A

特性/ Features

优异的耐漏电起痕性,CTI≥600 / Excellent tracking resistance ,CTI ≥600

优秀的机械加工性,可冲孔加工,钻孔加工钻头使用寿命可延长

Excellent mechanical processability, punching process applicable, longer drill bit life .

电性能与FR-4相当,加工工艺与FR-4相同

Electrical properties and PCB processing similar to FR-4.

不建议防焊重工

Welding-proof heavy industry is not recommended



应用领域/ Applications

电源基板、电视机、电冰箱、洗衣机等。

Power base board、TV、refrigerator、washing machine and etc.



主要特性 / General properties

检测项目

Item

单位

Unit

检测条件

Test Condition

测试方法

IPC-TM-650

典型值

Typical   Value

玻璃化转变温度Tg

DSC

 2.4.25

127.2

剥离强度

1oz Peel Strength

N/mm

260℃, 10S

2.4.8

1.47

热应力

Thermal stress

S

260℃,solder dip

2.4.13.1

60s

弯曲强度

Flexural Strength

N/mm2

 LW/CW

 2.4.4

385/290

燃烧性

Flammability

Rating

E 24/125

UL94

V-0

表面电阻

Surface   Resistivity

After moisture

2.5.17.1

2.21×106

体积电阻

Volume   Resistivity

MΩ·cm

After moisture

2.5.17.1

2.62×108

介电常数

Dielectric   Constant

1 GHz

C 24/23/50

2.5.5.9

4.8

介质损耗角正切

Loss   Tangent

1 GHz

C 24/23/50

2.5.5.9

0.017

耐电弧

Arc Resistance

S

D48/50D0.5/23

2.5.1

120

击穿电压

Dielectric    Breakdown

KV

D48/50D0.5/23

2.5.6

55

吸水率

Moisture   Absorption

%

D24/23

2.6.2.1

0.16

热分解温度Td

Weight Loss 5%

2.2.24.6

310

CTE

Z-axis

Alpha 1

ppm / ℃



TMA

2.4.24

62

Alpha 2

ppm / ℃

2.4.24

350

50 - 260 ℃

%

2.4.24

4.4

相比漏电起痕指数 CTI

Rating

C-96/20/65

IEC-60112

PLC 0

Specimen Thickness : 1.6mm ;    Specification sheet:IPC-4101D/12,is for your reference only
