首页  >  常规材料  >  产品详情

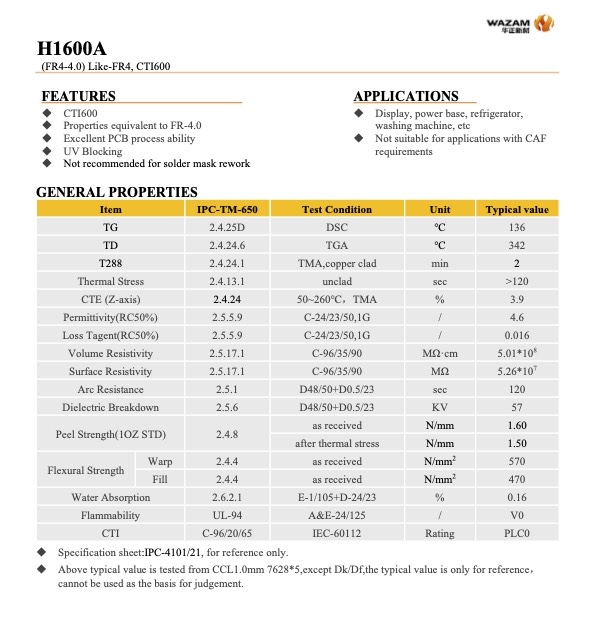

H1600A

特性/ Features

Tg:135±5℃ (DSC)

优异的耐漏电起痕性,CTI≥600

 Excellent tracking resistance ,CTI ≥600

UV Blocking与 AOI兼容

UV Blocking and AOI compatible

优良的PCB加工性

Good PCB processability

不建议防焊重工

Welding-proof heavy industry is not recommended



应用领域/ Applications

电源基板、电视机、电冰箱、洗衣机等。

Power base board、TV、refrigerator、washing machine and etc.



主要特性 / General properties

检测项目

Item

单位

Unit

检测条件

Test Condition

测试方法

IPC-TM-650

典型值

Typical   Value

玻璃化转变温度Tg

DSC

 2.4.25

135.2

剥离强度  1oz

Peel Strength

N/mm

288℃, 10S

2.4.8

1.75

热应力

Thermal stress

S

288℃,solder dip

2.4.13.1

60 s

No delamination

弯曲强度

Flexural Strength

N/mm2

LW/CW

 2.4.4

577/470

燃烧性

Flammability

Rating

E 24/125

UL94

V-0

表面电阻

Surface Resistivity

After moisture

2.5.17.1

5.12×107

体积电阻

Volume   Resistivity

MΩ·cm

After moisture

2.5.17.1

5.25×108

介电常数

Dielectric   Constant

1 GHz

C 24/23/50

2.5.5.9

4.6

介质损耗角正切

Loss   Tangent

1 GHz

C 24/23/50

2.5.5.9

0.015

耐电弧

Arc Resistance

S

D48/50D0.5/23

2.5.1

120

击穿电压

Dielectric    Breakdown

KV

D48/50D0.5/23

2.5.6

57

吸水率

Moisture Absorption

%

D24/23

2.6.2.1

0.15

热分解温度Td

Weight Loss 5%

2.2.24.6

310

CTE

Z-axis

Alpha 1

ppm / ℃

TMA

2.4.24

60

Alpha 2

ppm / ℃

2.4.24

300

50 - 260 ℃

%

2.4.24

4.2

相比漏电起痕指数 CTI

Rating

C-96/20/65

IEC-60112

PLC 0

Specimen Thickness : 1.6mm ;    Specification sheet:IPC-4101D/97,is for your reference only
